یک مسئله واقعی در طراحی تابلو

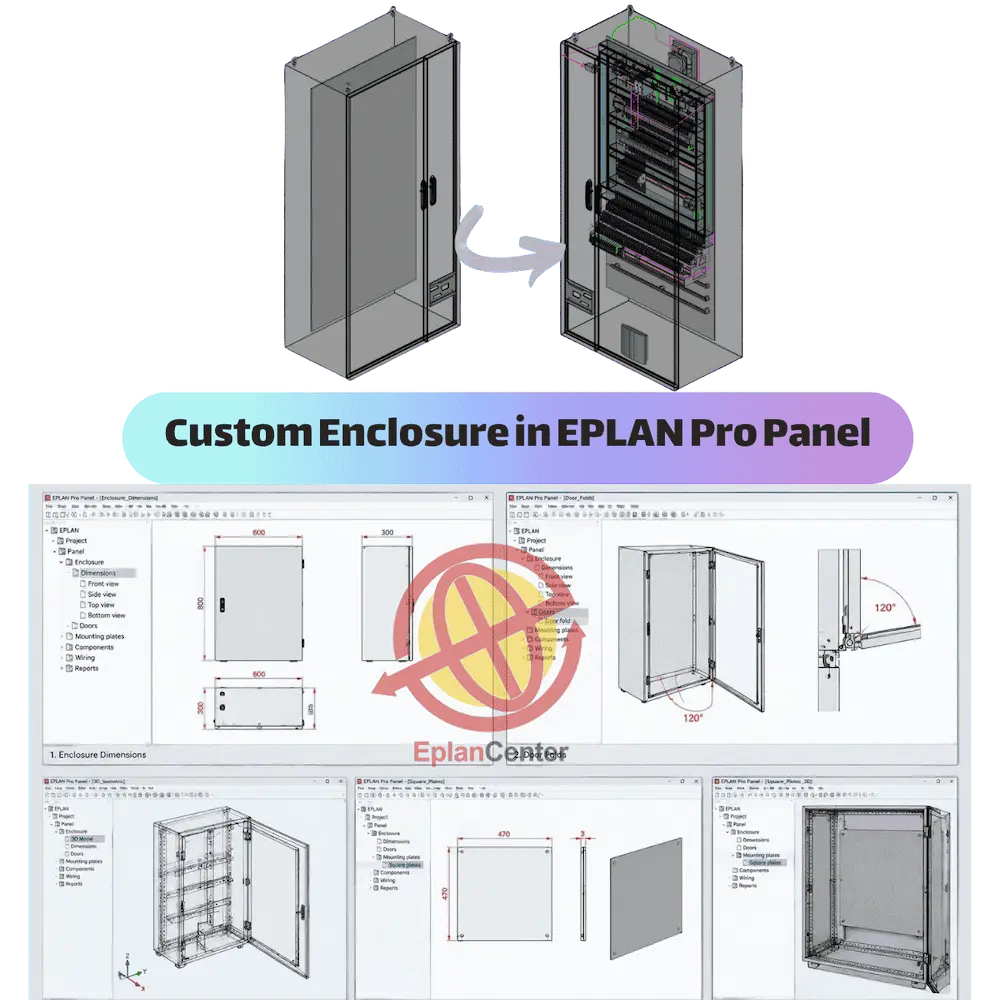

ساخت تابلوی سه‌بعدی با ابعاد سفارشی در EPLAN Pro Panel
اگر تابلوی موردنظر شما در Data Portal هیچ برندی، حتی Rittal، با ابعاد موردنیازتان نداشته باشد، چطور جانمایی سه‌بعدی آن را در Pro Panel انجام می‌دهید؟
وقتی ماکروی سه‌بعدی تابلو در دیتابیس وجود ندارد
نباید طراحی را به نزدیک‌ترین سایز استاندارد محدود کنید؛ مخصوصاً اگر خودتان سازنده تابلو هستید و ابعاد سفارشی دارید.
بله؛ می‌توان تابلو را با پارامترهای EPLAN Pro Panel تعریف کرد.
با تعریف ابعاد و پارامترهای هندسی بدنه، درب، سینی مونتاژ و اجزای تابلو، می‌توان ساختار سه‌بعدی سفارشی را برای جانمایی در Pro Panel آماده کرد؛ بدون نیاز به مدل‌سازی کامل هر تابلو در نرم‌افزارهای Mechanical CAD.
مسئله واقعی
وقتی مدل سه‌بعدی تابلو در Data Portal نیست
برای تابلوهای استاندارد می‌توان مدل سه‌بعدی سازنده را از Data Portal دریافت کرد؛ Rittal یکی از مسیرهای رایج است.
اما در تابلوهای سفارشی ممکن است ابعاد موردنیاز پروژه اصلاً در محصولات استاندارد سازنده وجود نداشته باشد.
در این شرایط، طراح تابلو نباید صرفاً به نزدیک‌ترین سایز موجود وابسته باشد؛ می‌توان ساختار تابلو را با پارامترهای موردنیاز در EPLAN تعریف کرد.
سه مسیر
اگر مدل آماده نداشته باشیم
01
انتخاب نزدیک‌ترین تابلو استاندارد از Data Portal
02
مدل‌سازی کامل تابلو در SolidWorks، CATIA یا CAD مکانیکی
03
تعریف ساختار و ابعاد سفارشی با پارامترهای EPLAN Pro Panel
مسیر EPLAN
مدل سه‌بعدی را خودتان متناسب با تابلو تعریف کنید
وقتی تابلو سفارشی است، ابعاد واقعی پروژه باید مبنای جانمایی باشد.
روش 01
مدل استاندارد
سریع است؛ اما شما را به ابعاد موجود در کاتالوگ سازنده محدود می‌کند.
Data Portalروش 02
Mechanical CAD
انعطاف زیادی دارد؛ اما مدل‌سازی کامل بدنه و جزئیات تابلو زمان‌بر است.
مدل‌سازی مکانیکیروش 03
پارامترهای EPLAN
ابعاد و ساختار موردنیاز تابلو را تعریف می‌کنیم تا جانمایی سه‌بعدی در Pro Panel ادامه پیدا کند.
مسیر EPLAN
پارامترهای تابلو
ابعاد واقعی تابلو را تعریف کنید
ساختار تابلو بر اساس نیاز پروژه و مشخصات واقعی آن تعریف می‌شود.
Width
عرض بدنه
Height
ارتفاع بدنه
Depth
عمق تابلو
Door
ابعاد و ساختار درب
Door Fold
تاخوردگی لبه درب
Hinge Location
موقعیت لولاها
Mounting Panel
ابعاد سینی مونتاژ
Sheet Thickness
ضخامت ورق
Material
جنس تابلو
Clearance
فاصله‌های موردنیاز
Number of Doors
تعداد درب‌ها
Structural Details
سایر مشخصات ساختاری
فرآیند
از پارامترهای تابلو تا جانمایی سه‌بعدی
01
تعیین ابعاد
عرض، ارتفاع و عمق تابلو مشخص می‌شود.
02
تعریف ساختار
بدنه، درب و سینی مونتاژ مشخص می‌شوند.
03
تنظیم پارامترها
ابعاد و ویژگی‌های هندسی تعریف می‌شوند.
04
تعریف تابلو
ساختار سفارشی برای استفاده در Pro Panel آماده می‌شود.
05
جانمایی تجهیزات
تجهیزات در فضای واقعی تابلو جانمایی می‌شوند.

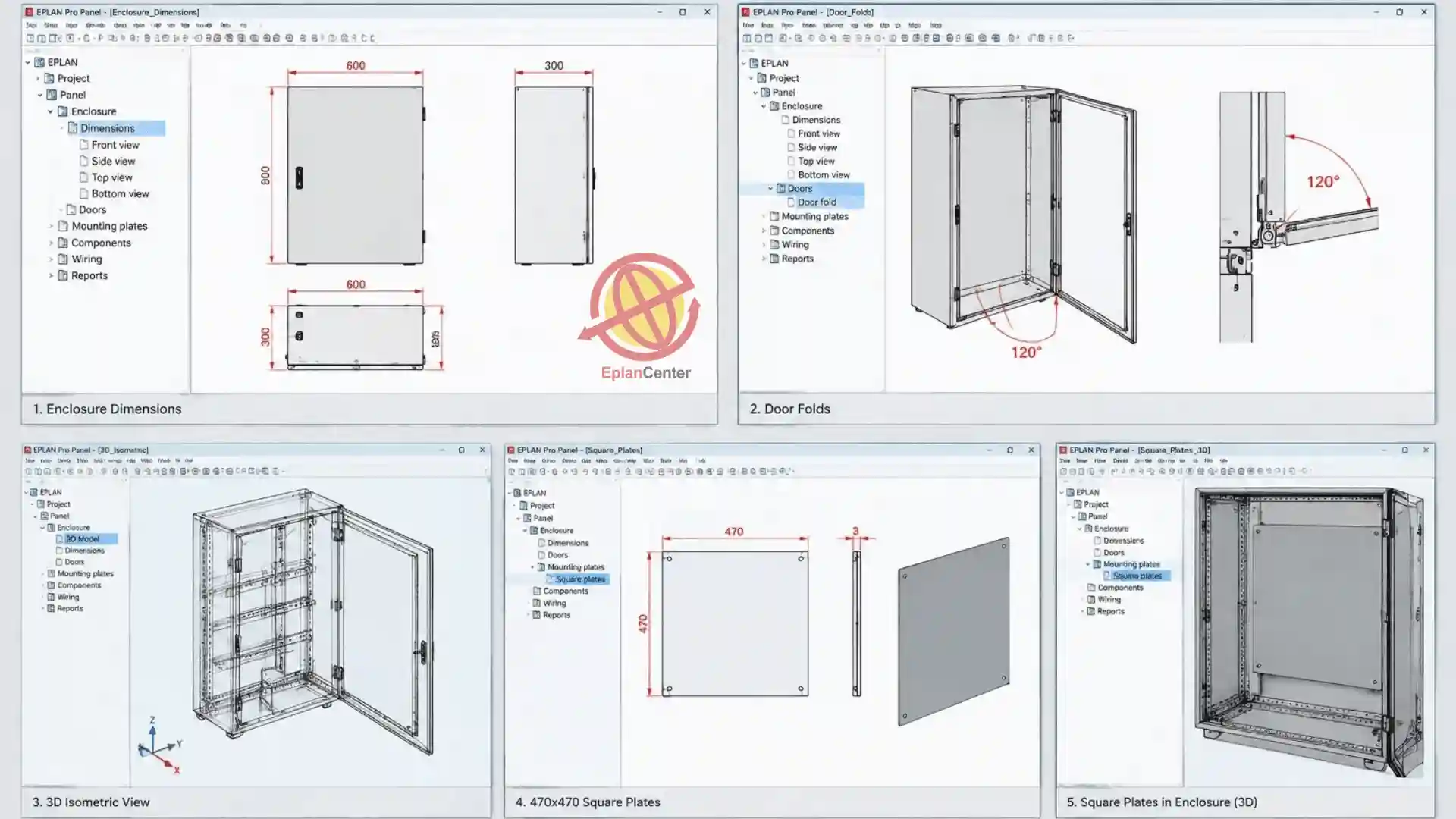

ساختار تابلو
وقتی ماکروی سه‌بعدی تابلو را نداریم
نبودن مدل یا ماکروی سه‌بعدی آماده در دیتابیس EPLAN به معنی متوقف شدن جانمایی سه‌بعدی نیست.
بدنه و ابعاد اصلی تابلو
درب و ابعاد آن
موقعیت لولاها
سینی مونتاژ و ابعاد آن
فاصله‌ها و Clearanceها
جنس و ضخامت ورق
نتیجه برای طراح تابلو
محدودیت ابعاد استاندارد، پایان جانمایی نیست
ابعاد سفارشی
می‌توانید تابلو را بر اساس ابعاد واقعی پروژه تعریف و جانمایی کنید.
فضای واقعی تابلو
تجهیزات بر اساس فضای واقعی بدنه و سینی مونتاژ جانمایی می‌شوند.
ادامه طراحی در Pro Panel
حتی بدون وجود ماکروی سه‌بعدی آماده در دیتابیس، جانمایی سه‌بعدی متوقف نمی‌شود.
آموزش عملی
ساخت تابلوی سفارشی را در عمل ببینید
در این آموزش، تعریف پارامترهای تابلو و استفاده از آن برای جانمایی سه‌بعدی در Pro Panel را می‌بینید.
وقتی ماکروی سه‌بعدی ندارید، طراحی متوقف نمی‌شود.
با استفاده از پارامترهای EPLAN Pro Panel می‌توانید ساختار و ابعاد تابلو را تعریف کنید و جانمایی سه‌بعدی تجهیزات را ادامه دهید.
