یک مسئله واقعی در مرحله استعلام و مناقصه
برآورد پروژه تابلو برق با EPLAN Pro Panel
چگونه پیش از نقشه‌کشی کامل، با استفاده از EPLAN Pro Panel ابعاد تابلو، تعداد Enclosureها، جانمایی تجهیزات و نیازمندی‌های اولیه متریال را برای برآورد قیمت و زمان پروژه مشخص کنیم؟
مسئله از کجا شروع می‌شود؟
کارفرما برای یک پروژه استعلام قیمت می‌کند، اما هنوز نقشه‌های اجرایی کامل آماده نیست. شما باید بتوانید در زمان کوتاه، یک برآورد مهندسی و یک پیشنهاد فنی قابل ارائه آماده کنید.
بله؛ اما به‌عنوان مهندسی اولیه، نه طراحی نهایی
هدف این مرحله، رسیدن به اطلاعات کافی برای تصمیم‌گیری درباره ساختار فیزیکی تابلو و تهیه یک پیشنهاد فنی سریع و حرفه‌ای است؛ نه تکمیل مدارک نهایی پروژه.
مسئله در بازار واقعی
پروژه هنوز قرارداد نشده؛ اما باید قیمت بدهیم.
در بسیاری از استعلام‌ها و مناقصه‌ها، اطلاعات اولیه پروژه به شکل Single-Line Diagram، شرح فنی تابلو، لیست تجهیزات یا ترکیبی از این موارد در اختیار سازنده قرار می‌گیرد.
در این مرحله معمولاً لازم نیست تمام نقشه‌های اجرایی پروژه تولید شوند؛ اما باید بدانیم چه تجهیزاتی داخل تابلو قرار می‌گیرند، چه فضایی نیاز دارند و در نهایت چه تابلو و چه ابعادی برای پروژه مناسب است.
01
نوع و کاربرد تابلو
02
تجهیزات و جریان نامی
03
تعداد مدارهای ورودی و خروجی
04
نوع بدنه و روش نصب
05
محل ورود و خروج کابل
06
محدودیت‌های فیزیکی محل نصب
07
فضای رزرو و توسعه
چرا مدل سه‌بعدی مهم است؟
فقط داشتن لیست تجهیزات، برای قیمت‌گذاری تابلو کافی نیست.
01
فضای واقعی موردنیاز تجهیزات را نمی‌دانیم.
02
مشخص نیست یک تابلو کافی است یا چند تابلو لازم داریم.
03
ابعاد مناسب Enclosure هنوز مشخص نشده است.
04
مقدار تقریبی متریال و هزینه ساخت را نمی‌توان
با اطمینان مناسبی برآورد کرد.
هدف برای پیمانکار و سازنده
با یک مدل اولیه سه‌بعدی بفهمیم چه تابلو، با چه ابعادی و در چه تعدادی مناسب است تا بتوانیم هزینه، زمان اجرا، مقدار متریال و قیمت پیشنهادی پروژه را برآورد کنیم.
هدف برای پیشنهاد فنی
در زمان کوتاه، یک تصویر فنی و قابل فهم از محصولی که قرار است ساخته شود آماده کنیم و در پیشنهاد خود به کارفرما ارائه دهیم.
منطق مهندسی اولیه
از اطلاعات پروژه تا مدل قابل برآورد
قبل از ورود به Layout Space باید بدانیم چه اطلاعاتی از پروژه در اختیار داریم و این اطلاعات چگونه روی ساختار فیزیکی تابلو اثر می‌گذارند.
01
اطلاعات الکتریکی
تجهیز، تعداد، جریان نامی و عملکرد موردنیاز.
02
اطلاعات فیزیکی
برای هر تجهیز، از ماکروی سه‌بعدی (3D Macro) آن استفاده می‌کنیم تا ابعاد و فضای واقعی موردنیاز در Layout مشخص باشد.
03
محدودیت تابلو
نوع بدنه، صفحه نصب، مسیر کابل، فضای نصب و محدودیت‌های مورد درخواست کارفرما را در نظر می‌گیریم تا بفهمیم چه تابلو و با چه اندازه‌ای مناسب است.
04
خروجی موردنیاز
مدل اولیه برای تعیین ابعاد، تعداد تابلو و برآورد هزینه و زمان پروژه.
فرآیند اجرای پروژه
مرحله‌به‌مرحله تا یک پیشنهاد فنی قابل ارائه
اطلاعات اولیه را از کارفرما دریافت می‌کنیم، آن را به یک مدل فیزیکی قابل بررسی تبدیل می‌کنیم و در پایان به یک پیشنهاد فنی سریع و حرفه‌ای می‌رسیم.
01
دریافت اطلاعات پروژه
اطلاعات اولیه را از کارفرما یا مشتری دریافت می‌کنیم.
02
تعیین تجهیزات
تجهیزات موردنیاز و مشخصات فیزیکی آن‌ها را در دیتابیس بررسی می‌کنیم.
03
ایجاد Layout Space
فضای سه‌بعدی تابلو را مستقل از نقشه‌کشی کامل پروژه آماده می‌کنیم.
04
جانمایی تجهیزات
تجهیزات، ریل، داکت و فضای رزرو را در فضای واقعی تابلو قرار می‌دهیم.
05
پیشنهاد فنی و برآورد
ابعاد، تعداد تابلو، متریال و تصویر محصول برای ارائه به کارفرما آماده می‌شود.
اطلاعات فیزیکی تجهیزات
هر تجهیز باید یک مدل فیزیکی قابل استفاده داشته باشد
دقت مدل اولیه مستقیماً به اطلاعات فیزیکی تجهیزات وابسته است. هرجا ممکن باشد از ماکروی سه‌بعدی واقعی همان تجهیز استفاده می‌کنیم.
01

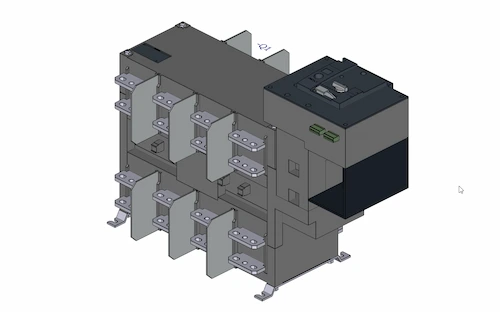

ماکروی سه‌بعدی دقیق
بهترین حالت برای جانمایی؛ چون ابعاد و فرم واقعی تجهیز در مدل سه‌بعدی وجود دارد.
02

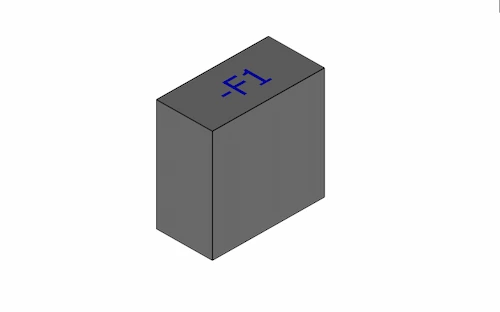

بلوک با ابعاد واقعی
اگر ماکروی سه‌بعدی موجود نباشد، می‌توان تجهیز را با یک حجم دارای ابعاد واقعی در مدل اولیه نمایش داد.
03

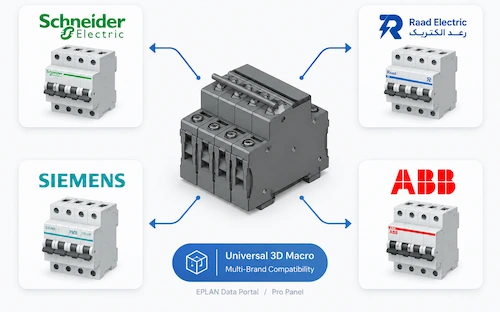

تجهیز مشابه
در صورت نبود مدل سازنده، می‌توان در مرحله Preliminary از تجهیز مشابه با ابعاد نزدیک برای برآورد اولیه استفاده کرد.
در مرحله Preliminary، استفاده از تجهیز مشابه فقط برای
برآورد و جانمایی اولیه است و انتخاب نهایی تجهیز پس از
قطعی شدن پروژه باید مجدداً بررسی شود.

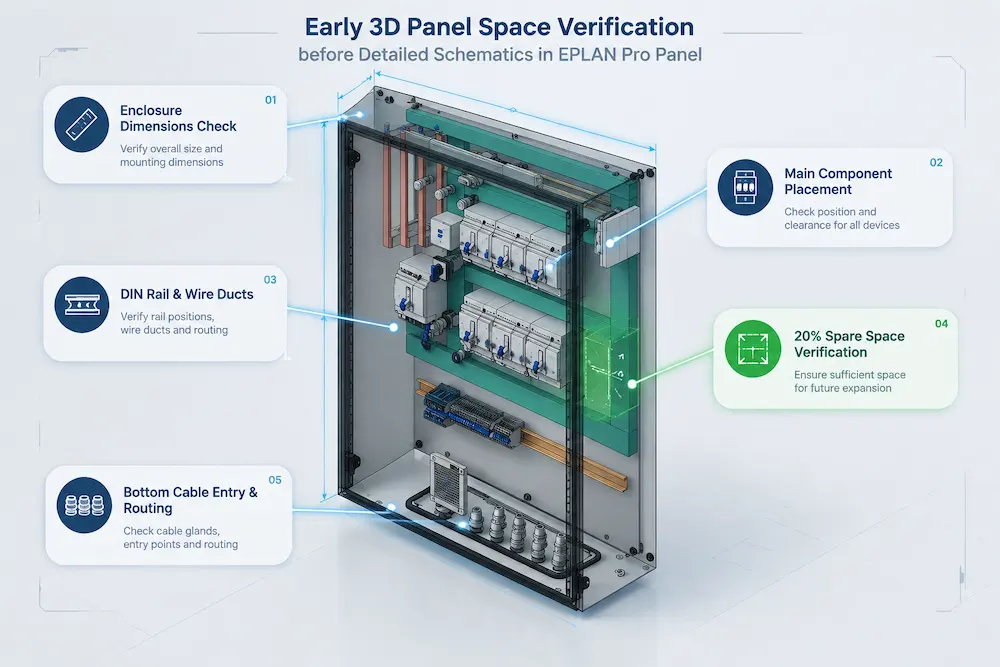

طراحی سه‌بعدی اولیه
فضای تابلو را قبل از نقشه‌کشی کامل بررسی می‌کنیم
در EPLAN Pro Panel می‌توان یک Layout Space ایجاد کرد و تجهیزات را در فضای سه‌بعدی تابلو جانمایی کرد؛ بدون اینکه ابتدا تمام نقشه‌های اجرایی پروژه را تولید کنیم.
بدنه و ابعاد اولیه تابلو
جانمایی تجهیزات اصلی
ریل و داکت
فضای رزرو (Spare Space)
مسیر و محل ورود و خروج کابل
اصلاح چیدمان برای رسیدن به ابعاد مناسب
نتیجه جانمایی
مدل سه‌بعدی، تصمیم‌های اصلی پروژه را روشن می‌کند

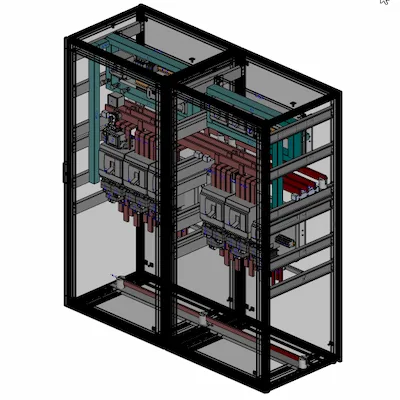

تعداد تابلوها
مشخص می‌شود تجهیزات در یک Enclosure قابل جانمایی هستند یا به چند تابلو نیاز داریم.
ابعاد اولیه تابلو
با توجه به فضای اشغال‌شده تجهیزات و محدودیت‌های پروژه، ابعاد مناسب تابلو مشخص می‌شود.
امکان‌پذیری پروژه
مشکلات مربوط به فضا، جانمایی، کابل و ساختار تابلو پیش از ورود به مرحله بعد مشخص می‌شوند.
برآورد اولیه متریال
از مدل سه‌بعدی به برآورد اولیه متریال می‌رسیم
وقتی ساختار فیزیکی تابلو مشخص شد، مدل اولیه می‌تواند مبنایی برای تخمین اقلام اصلی موردنیاز پروژه باشد.
محفظه و تابلو
نوع، تعداد و ابعاد اولیه Enclosure
تجهیزات اصلی
تعداد و مدل تجهیزات جانمایی‌شده
ریل و اجزای نصب
ریل DIN و اجزای موردنیاز برای نصب
داکت و مسیرهای داخلی
برآورد اولیه مسیرهای داخلی تابلو
اجزای مکانیکی
اقلام مکانیکی موردنیاز در مدل اولیه
سایر اقلام اولیه
اقلامی که برای برآورد اولیه پروژه لازم هستند

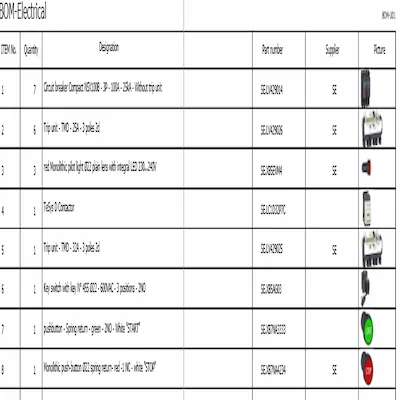

گزارش و برآورد
آیا می‌توان از مدل سه‌بعدی فهرست تجهیزات گرفت؟
بله. بسته به ساختار پروژه و اطلاعات موجود، می‌توان از اطلاعات مدل برای استخراج گزارش‌های موردنیاز در مرحله برآورد استفاده کرد.

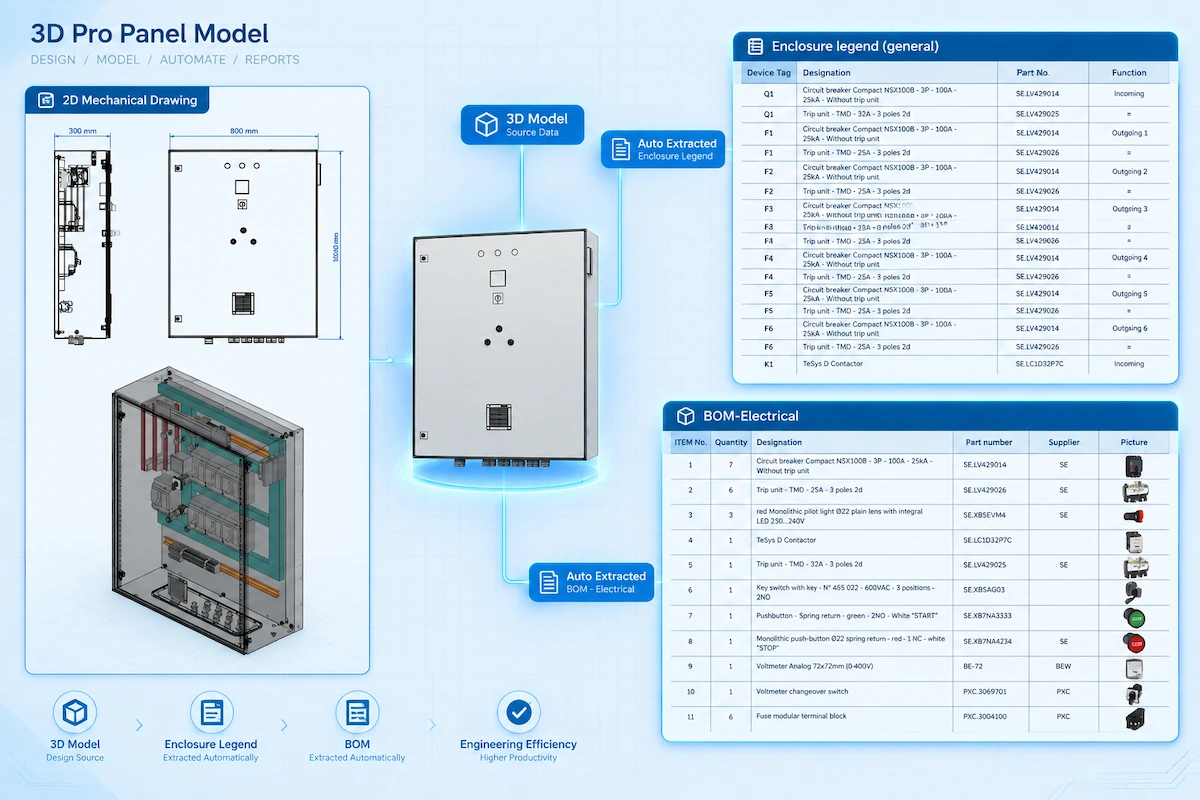

Enclosure Legend
Parts List
Summarized Parts List
گزارش اقلام و متریال موردنیاز برای برآورد
فهرست استخراج‌شده در این مرحله،
برآورد اولیه است و الزاماً
با فهرست نهایی ساخت یکسان نیست. در صورت استفاده
از تجهیز مشابه، انتخاب نهایی باید پس از قطعی شدن
پروژه مجدداً بررسی شود.
خروجی قابل ارائه
چه چیزی می‌توانیم برای ارائه پروژه داشته باشیم؟
هدف فقط محاسبه نیست؛ باید بتوانیم تصویری قابل فهم از محصولی که قرار است ساخته شود نیز به کارفرما ارائه کنیم.
01

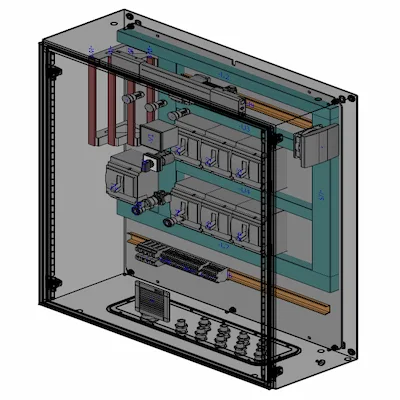

نمای سه‌بعدی تابلو
تصویری واقعی‌تر از ساختاری که قرار است ساخته و تحویل شود.
02

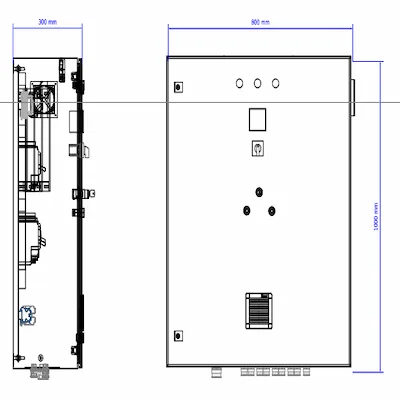

ابعاد اولیه تابلو
ابعاد مناسب Enclosure بر اساس جانمایی واقعی تجهیزات.
03
تعداد تابلوها و محفظه‌ها
مشخص می‌شود پروژه به یک تابلو یا چند Enclosure نیاز دارد.
04
برآورد اولیه پروژه
مبنایی برای تخمین هزینه، زمان اجرا و قیمت پیشنهادی پروژه.
کاربرد خروجی‌ها
این اطلاعات برای چه کسی ارزش ایجاد می‌کند؟
برای پیمانکار و سازنده
- برآورد هزینه و قیمت پیشنهادی
- تعیین ابعاد و تعداد تابلوها
- تخمین مقدار متریال
- تخمین زمان اجرای پروژه
- شناسایی مشکلات فیزیکی پیش از قرارداد
برای کارفرما
- مشاهده ساختار سه‌بعدی پیشنهادی
- مشاهده ابعاد و تعداد تابلوها
- درک بهتر جانمایی تجهیزات
- مقایسه بهتر پیشنهادهای فنی
- مشاهده ارزش مهندسی پیشنهاد قبل از اجرا
مشاهده اجرای واقعی
فرآیند را در یک پروژه واقعی ببینید
در این ویدئو، روند تبدیل اطلاعات اولیه پروژه به مدل سه‌بعدی و خروجی قابل استفاده برای برآورد و پیشنهاد فنی را مشاهده می‌کنید.
تمرکز این فرآیند بر مهندسی اولیه، جانمایی سه‌بعدی،
تعیین ابعاد و تعداد تابلو و آماده‌سازی خروجی برای
برآورد و ارائه فنی است.
بعد از برنده شدن پروژه
وقتی پروژه قطعی شد، وارد مرحله بعد می‌شویم.
مدل اولیه‌ای که برای برآورد ساخته‌ایم، نقطه شروع خوبی برای ادامه کار است؛ اما پروژه اکنون وارد مرحله مهندسی و مستندسازی کامل می‌شود.
01
قطعی شدن پروژه و مشخص شدن تجهیزات نهایی
02
تکمیل نقشه‌کشی کامل و مستندات پروژه
03
نهایی‌سازی تجهیزات و Part Numberها
04
تکمیل و اصلاح مدل سه‌بعدی Pro Panel
05
تهیه مدارک ساخت، تولید و مستندات نهایی
برای اجرای این فرآیند، باید Pro Panel را مهندسی یاد بگیرید.
مدیریت دیتابیس، کار با 3D Macro، ساخت و انتخاب Enclosure، جانمایی تجهیزات، گزارش‌گیری، BOM و طراحی سه‌بعدی از مهارت‌هایی هستند که پایه اجرای این فرآیند را تشکیل می‌دهند.
